Super Split - это современные мультизональные системы кондиционирования, позволяющие подключать несколько внутренних блоков к одному наружному. Рассмотрим процесс правильного подключения такой системы.
Содержание
Подготовка к установке Super Split
| Этап | Описание |
| Выбор места | Определение расположения наружного блока и внутренних модулей |
| Расчет мощности | Подбор оборудования по площади помещений |
| Подготовка инструментов | Манометрический коллектор, вакуумный насос, труборез |
Монтаж наружного блока
- Установите кронштейны на прочную поверхность
- Закрепите наружный блок с зазором 10 см от стен
- Обеспечьте защиту от прямых солнечных лучей
- Проверьте горизонтальность установки
Прокладка коммуникаций
Трасса подключения:
- Медные трубки (фреонопроводы) соответствующего диаметра
- Дренажная система с уклоном 3-5°
- Кабель питания и межблочные соединения
- Теплоизоляция для труб
Особенности:
| Параметр | Требование |
| Длина трассы | Не более 50-70 метров (зависит от модели) |
| Перепад высот | До 15 метров между наружным и внутренними блоками |
Подключение внутренних блоков
- Закрепите кронштейны для каждого внутреннего блока
- Подведите коммуникации к местам установки
- Подключите блоки к общей трассе через распределители
- Установите дренажные помпы при необходимости

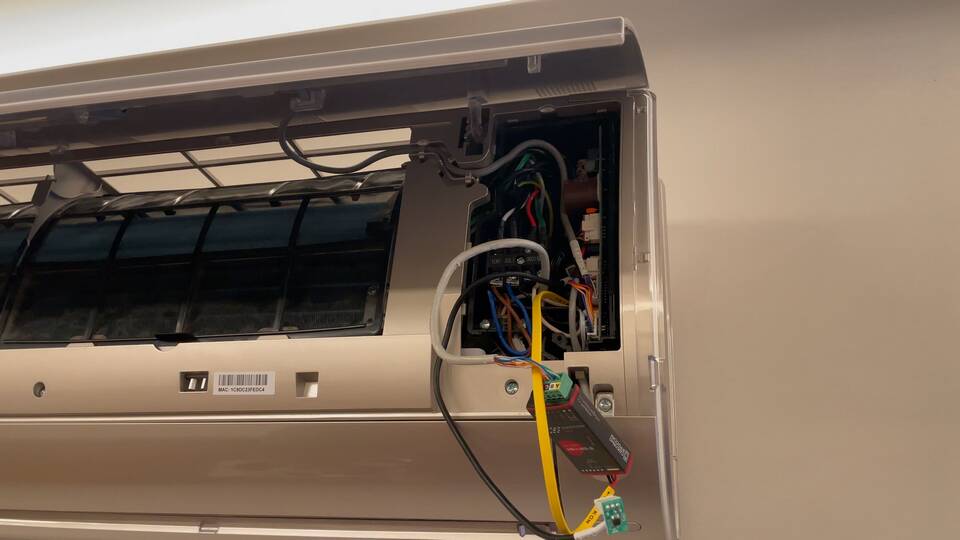

Электрические подключения
- Отдельная линия электропитания для наружного блока
- Сечение кабеля согласно техническим требованиям
- УЗО или дифференциальный автомат для защиты
- Правильное подключение межблочных коммуникаций
Вакуумирование и заправка системы
- Проверьте систему на герметичность
- Проведите вакуумирование в течение 30-60 минут
- Заправьте систему хладагентом
- Проверьте давление в системе
Тестирование системы
| Проверка | Метод |
| Работоспособность | Включение всех режимов поочередно |
| Температура | Измерение на выходе внутренних блоков |
| Дренаж | Проверка отвода конденсата |
Заключение
Правильное подключение Super Split системы требует профессионального подхода и специального оборудования. Для обеспечения долговечности и эффективной работы системы рекомендуется доверить монтаж сертифицированным специалистам. Грамотно установленная система обеспечит комфортный микроклимат во всех подключенных помещениях.
